A expansão elétrica é a intervenção projetual e executiva destinada a aumentar a capacidade de uma instalação elétrica existente, reduzindo riscos de sobrecarga, garantindo continuidade de serviço e adequando a planta às exigências normativas. Em edifícios comerciais, industriais e condomínios, a expansão resolve problemas típicos: capacidade insuficiente do transformador, falta de pontos de aterramento adequados, quadros sobrecarregados, e proteção mal coordenada que eleva o risco de incêndio elétrico e acidentes, além de impedir o cumprimento da NR-10 e da NBR 5410. Este artigo aborda a expansão elétrica com rigor técnico, cobrindo desde diagnóstico e dimensionamento até execução, testes, manutenção e critérios de contratação, sempre com foco em segurança, conformidade e redução de custos operacionais.
Antes de detalhar procedimentos e soluções, é essencial compreender quando e por que uma expansão elétrica é necessária: o diagnóstico precisa ser técnico, quantificável e ancorado em normas. A seguir desenvolvo critérios de avaliação e parâmetros técnicos que orientam decisões seguras e conformes.
A expansão elétrica visa aumentar a capacidade de fornecimento e distribuição de energia de uma instalação sem comprometer a segurança, a confiabilidade e a conformidade normativa. Os objetivos técnicos são: elevar a capacidade de corrente disponível, melhorar a qualidade de energia (tensão, harmônicos, equilíbrio de fases), assegurar a proteção contra faltas e evitar quedas de tensão fora dos limites aceitáveis. Em termos de gestão, objetiva reduzir falhas, custos de manutenção corretiva e riscos ocupacionais previstos em NR-10.
Indicadores práticos que apontam necessidade de expansão: quedas de tensão frequentes, disparos intempestivos de proteção, aquecimento excessivo em quadros, danos repetidos em equipamentos sensíveis, histórico de sobrecargas, e incapacidade de inserir novas cargas sem remodelação. Medições de campo — termografia, registro de correntes e análise de harmônicos — quantificam a urgência. A avaliação deve incluir registro de demanda máxima (kW/kVA) e comparação com capacidade instalada do transformador e com a capacidade dos condutores e dispositivos de proteção.
Uma expansão bem projetada reduz riscos de incêndio por aquecimento e arco elétrico, evita choques por falta de proteção diferencial e falhas de isolamento, e contribui para conformidade com NBR 5410 (instalações de baixa tensão) e medidas de segurança elétrica previstas na NR-10. Além disso, garante seletividade entre proteções e proteção adequada contra sobretensões atmosféricas e transitórias com o uso de DPS, minimizando tempo de indisponibilidade e perdas financeiras.
Com o diagnóstico em mãos, o próximo passo é o planejamento técnico e os estudos necessários — dimensionamento, verificação de curto-circuito e análise de demanda são cruciais para um projeto seguro. Abaixo explico em detalhe os estudos e cálculos que fundamentam a expansão.
O levantamento deve conter planta unifilar, diagramas de quadros, fichas de transformadores e geradores, registros de consumo e curvas de demanda horária. É imprescindível a conferência do estado dos condutores e conexões por inspeção visual e termográfica. Documentos legais, como ART (Anotação de Responsabilidade Técnica), projetos existentes e histórico de manutenção, suportam tomadas de decisão e garantem rastreabilidade.
O estudo de carga identifica a demanda atual e projetada por crescimento, sazonalidades e novos equipamentos. Deve-se calcular a potência aparente exigida (kVA), aplicar fatores de demanda coerentes com a natureza das cargas (motorizadas, resistivas, eletrônica) e prever expansão futura. Ferramentas de medição e análise de logs (registradores de qualidade de energia) permitem modelar a curva de demanda e estimar picos, que são determinantes para a capacidade do transformador e das linhas.
O cálculo do curto-circuito simula as correntes máximas que podem ocorrer em pontos críticos. Esse dado é requisito para especificar as capacidades de interrupção dos disjuntores, fusíveis e transformadores, bem como para calibrar relés de proteção térmicos e magnetotérmicos. A coordenação entre dispositivos deve garantir seletividade adequada, isto é, isolar a menor parcela possível do sistema sob falta, evitando desligamentos desnecessários.
O dimensionamento dos condutores considera a corrente de projeto, temperatura ambiente, agrupamento, método de instalação e queda de tensão admissível. Conforme NBR 5410, a queda de tensão máxima permitida geralmente é 4% entre a fonte e os terminais dos consumidores para manter funcionamento adequado de equipamentos. Cálculos de capacitância térmica e corrente de curto também influenciam a escolha de condutores e barramentos.
Softwares especializados permitem modelar redes com precisão: fluxo de carga, impedâncias, estudo de harmônicos e análise de regimes transitórios. A modelagem é especialmente relevante em indústrias com cargas não lineares ou presença de inversores, onde o impacto de harmônicos pode exigir filtros ativos ou passivos. Em áreas críticas, recomenda-se simular cenários de contingência e falha para garantir redundância adequada.
Com os estudos definidos, é necessário escolher equipamentos e componentes que atendam especificações técnicas e requisitos de segurança. A seleção correta impacta diretamente na confiabilidade e na segurança da instalação.
Transformadores devem ser selecionados considerando potência aparente, regulação de tensão, impedância e capacidade de curto-circuito. Em expansões, frequentemente é preciso trocar o transformador por um de maior capacidade ou instalar banco adicional com chave sincronizadora. É fundamental que o transformador possua proteção contra sobrecorrente e disjuntores com curva adequada, além de trafo com tanque e isolação dimensionada para a temperatura ambiente e o tipo de óleo se for o caso.

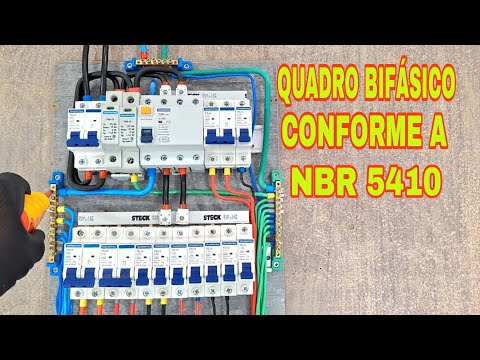

Quadros e painéis devem ter barramentos dimensionados para a corrente contínua prevista, levar em conta expansões futuras e facilitar manutenção. Materiais e pintura precisam atender à proteção contra corrosão conforme o ambiente. A segregação por função (alimentação, iluminação, força) e a identificação padronizada reduzem riscos de confusão em manutenções. Recomenda-se barramento com folga térmica e mecânica adequada, e uso de conexões compactas com torque controlado para minimizar pontos quentes.
A especificação de disjuntores deve contemplar capacidade de interrupção superior à corrente de curto-circuito calculada e curvas de disparo ajustadas para garantir seletividade com dispositivos a montante e jusante. Relés com funções de sobrecorrente, proteção diferencial, falta à terra e proteção contra subtensão são essenciais. Em instalações industriais, relés multifunção e integração com CLP possibilitam automação de respostas de proteção e registros de eventos.
O aterramento é pilar de segurança: reduz tensões de passo e toque, permite operação eficaz dos dispositivos de proteção e protege contra sobretensões. Projetos devem atender a NBR 5410 e normas complementares, definindo malha de terra, resistividade, eletrodos, condutores de proteção e conexão equipotencial. Medições de resistência do aterramento e análise de corrente de fuga devem fazer parte da aceitação do serviço.
Instalar DPS em pontos estratégicos (entrada de serviço, quadros de alimentação de cargas sensíveis) protege contra descargas atmosféricas e manobras na rede. Em sistemas com eletrônica de potência, filtros contra harmônicos minimizam aquecimento em transformadores e evitam falhas prematuras. Especificação deve considerar níveis de tensão de impacto e coordenação entre módulos de proteção.
Com equipamentos definidos, a execução deve seguir práticas que assegurem integridade mecânica, elétrica e de segurança. A qualidade da montagem influencia diretamente a vida útil do sistema e o cumprimento das normas.
Planejar remanejamento de cargas, janelas de interrupção (shutdown) e etapas de execução é obrigatório para evitar perdas de produção. A obra deve contar com plano de segurança, análise preliminar de risco e procedimentos de trabalho autorizados por técnico responsável. Materiais devem ser inspecionados conforme especificações antes da instalação; componentes danificados devem ser rejeitados.
A forma de passagem (eletrodutos, bandejas, cabos diretamente enterrados) afeta dimensionamento térmico e proteção mecânica. Regras de agrupamento, distâncias de separação entre cabos de força e dados, e classificação de proteção contra incêndio devem ser observadas. Em eletrodutos, cuidados com raio de curvatura, lubrificação e métodos de puxamento evitam danos à isolação. Em bandejas, fixação mecânica e aterramento contínuo são essenciais.
Conexões soltas são fonte comum de aquecimento e incêndio. Uso de terminais apropriados, aplicação de torque conforme fabricante e reaperto após período de aquecimento inicial (verificação pós comissionamento) são práticas obrigatórias. A inspeção térmica por termografia antes e após carga permite identificar pontos quentes e confirmar qualidade das conexões.
Proteções físicas (grades, barreiras, calhas) evitam danos por impacto. Identificação clara de circuitos, etiquetas duráveis e esquemas atualizados no quadro facilitam manutenções seguras. Sinalização de risco elétrico e instruções de operação reduzem exposição a acidentes e cumprem exigências da NR-10.
Ensaios de fábrica (tipo e rotina) para transformadores e painéis e ensaios de campo (continuidade, resistência de isolamento, verificação de ligação e funcionamento dos dispositivos) são obrigatórios antes do comissionamento. Registros documentados desses ensaios devem integrar o manual de operação e manutenção.
Após a execução segue o comissionamento e um programa de manutenção preventiva para preservar segurança e desempenho. Abaixo explico os ensaios essenciais e rotinas de manutenção com ênfase em critérios de aceitação e periodicidade.
Testes imprescindíveis: resistência de isolamento (megômetro), teste de continuidade do PE, medição de resistência de aterramento (método de queda de potencial), ensaio de polaridade, ensaios de relés e ensaio de capacidade de interrupção de disjuntores (quando aplicável). Ademais, testes funcionais sob carga e verificação de seletividade completam a avaliação. Valores de referência e critérios de aceite devem constar no plano de comissionamento.
Rotinas incluem inspeções visuais, termografia anual, limpeza de painéis, reaperto de conexões, verificação de dispositivos de proteção e ensaios periódicos de aterramento. Frequência típica: inspeção visual semestral, termografia anual, ensaios de isolamento e resistência de aterramento a cada 2–3 anos ou conforme risco operacional. Indústrias com cargas severas podem requerer ciclos mais curtos.
Sistemas de monitoramento contínuo (medição de corrente, tensão, harmônicos, registro de eventos de proteção) permitem ações proativas. Termografia e análise de vibração/sonoro em transformadores detectam anomalias iniciais. Programas de manutenção preditiva reduzem custos de reparo e evitam paradas não planejadas.
Documentação completa — certificados de teste, curvas de disparo dos relés, esquemas atualizados e planos de manutenção — é requisito para conformidade normativa e auditoria. Procedimentos de bloqueio e etiquetagem (LOTO) e instruções de trabalho são indispensáveis para segurança operacional e atendimento à NR-10.
Custos e gestão do projeto são decisivos na escolha técnica e administrativa da expansão. A análise custo-benefício deve considerar não apenas o CAPEX, mas o OPEX e os riscos evitados.
O orçamento deve discriminar fornecimento de equipamentos, adequações civis, mão de obra especializada, testes, documentações legais e possíveis custos de interrupção de serviço. Itens críticos que impactam custos: substituição de transformador, reforço de barramentos, necessidade de subestações adicionais, e trabalhos em altura ou espaços confinados que exigem medidas especiais de segurança.
A expansão bem executada pode reduzir perdas elétricas por queda de tensão, aumentar eficiência de motores, e diminuir paradas não programadas, gerando retorno através da redução do OPEX. Projetos que consideram eficiência energética (motores de alto rendimento, correção do fator de potência, gerenciamento de demanda) aumentam o benefício financeiro e a conformidade com programas de eficiência energética.
Cláusulas contratuais devem prever penalidades por atraso, garantias de desempenho, exigência de ART e seguro de obra. Cronograma com marcos claros e janelas de parada reduz conflitos operacionais. Em ambientes críticos, planeje redundância temporária para minimizar impacto em produção.
Indicar um responsável técnico para fiscalização e teste de aceitação (FAT/SAT) é obrigatório. Protocolos de aceitação pública, com registros de todos os ensaios e não conformidades tratadas, garantem que a instalação entregue obedece ao projeto e às normas.
Para encerrar, sintetizo as principais recomendações de segurança e apresento próximos passos práticos para quem precisa contratar a expansão elétrica.

Priorize sempre: projeto baseado em estudo de carga e curto-circuito; proteção coordenada garantindo seletividade; aterramento e equipotencialização corretos; dispositivos de proteção com capacidade adequada ( disjuntores, DPS); inspeções e testes completos no comissionamento; documentação técnica e procedimentos de manutenção; e cumprimento estrito da NR-10 e NBR 5410. Essas medidas reduzem risco de choque, incêndio e interrupções, além de proteger legalmente proprietários e gestores.
Ao solicitar propostas, peça e verifique: escopo detalhado com desenhos unifilares, memória de cálculo (carga, queda de tensão, curto-circuito), especificação de equipamentos com capacidades certificadas, ART do projeto e da execução, programa de comissionamento com critérios de aceite, plano de segurança (PGR e LOTO), plano de manutenção e certificado de calibração dos instrumentos de teste. Exija histórico e referências do contratado e seguro civil/RC profissional.
Exija: ART (responsabilidade técnica), certificados de conformidade dos equipamentos, relatórios de ensaios, registros dos testes de campo (megômetro, aterramento, termografia), laudos e registros de comissionamento, e prova de treinamentos em NR-10 para a equipe operacional. Em obras de maior porte, solicite também Programa de Gerenciamento de Risco (PGR) e análise de impacto em continuidade de serviço.
1) Contrate responsável técnico para levantamento inicial e estudo de viabilidade; 2) realize medições de campo (corrente, tensão, termografia, resistência de aterramento); 3) aprove o projeto executivo com memória de cálculo; 4) planeje janela de interrupção e logística; 5) execute com fiscalização técnica e realize comissionamento; 6) implemente rotina de manutenção e monitoramento. Cada etapa deve ser formalizada em relatório e assinada pelo profissional responsável.
Defina critérios objetivos de aceitação: valores máximos de queda de tensão, resistência de aterramento, resultados de ensaios de isolamento, conformidade com curvas de disparo e termografia sem pontos quentes. Estabeleça período de garantia mínimo para equipamentos e mão de obra, com cláusulas de correção de não conformidades e prazo para resposta técnica em caso de falha.

Trabalhos elétricos que envolvem expansão exigem conhecimento técnico consolidado e estrita observância das normas. Delegue o projeto e a execução a profissionais habilitados e experientes, com documentação completa. Invista em medidas preventivas — proteção coordenada, aterramento eficaz e manutenções programadas — que farão a diferença entre uma instalação segura e uma fonte contínua de riscos e custos. Agende o levantamento técnico detalhado como primeiro passo e priorize a segurança e a conformidade em todas as decisões.
